主要尺寸表

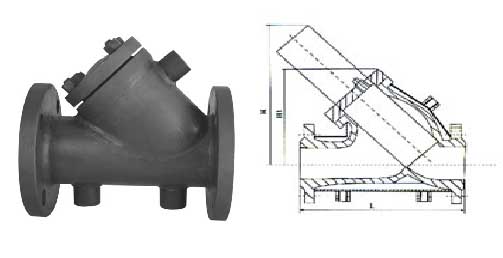

Y型保溫過濾器用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜技，以保護閥門及設備的正常使用。該過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。
主要技術參數
| 型號 |
連接形式 |
公稱壓力MPa |
試驗壓力MPa |
工作壓力MPa |
殼體材料 |
過濾網材料 |
使用介質 |
| BY41H-10 |
法蘭 |
1.0 |
1.1 |
1.0 |
灰鑄鐵 |
1.1 |
水、油和氣等 |
| BY41H-16 |
法蘭 |
1.6 |
1.76 |
1.6 |
球墨鑄鐵 |
1.76 |
| BY41H-26 |
法蘭 |
2.5 |
2.75 |
2.5 |
碳鋼 |
2.78 |
主要外形尺寸(法蘭尺寸按JB78PN1.0MPa PN1.6MPa PN2.5MPa的規定)
| 口徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
| BY14H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
| H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
主要技術參數
| 口徑DN |
外徑DN |
螺栓孔中心圓直徑 |
連接凸出部份直徑D2 |
連接凸出部份高度f(wàn) |
法蘭厚度b |
螺栓孔徑和數量Z-Φd |
| PN=0.1MPa PN=0.25MPa PN=0.6MPa |
| 32 |
120 |
90 |
70 |
2 |
16 |
4-14 |
| 40 |
130 |
100 |
80 |
3 |
16 |
4-14 |
| 50 |
140 |
110 |
90 |
3 |
16 |
4-14 |
| 65 |
160 |
130 |
110 |
3 |
16 |
4-14 |
| 80 |
185 |
150 |
125 |
3 |
18 |
4-18 |
| 100 |
205 |
170 |
145 |
3 |
18 |
4-18 |
| 125 |
235 |
200 |
175 |
3 |
20 |
8-18 |
| 150 |
260 |
225 |
200 |
3 |
20 |
8-18 |
| 200 |
315 |
280 |
255 |
3 |
22 |
8-18 |
| 225 |
340 |
305 |
280 |
3 |
22 |
8-18 |
| 250 |
370 |
335 |
310 |
3 |
24 |
12-18 |
| 300 |
435 |
395 |
362 |
4 |
24 |
12-23 |
| 350 |
485 |
445 |
412 |
4 |
26 |
16-23 |
| 400 |
535 |
495 |
462 |
4 |
28 |
16-23 |
| 450 |
590 |
550 |
518 |
4 |
28 |
16-23 |
| 500 |
640 |
600 |
567 |
4 |
30 |
20-25 |
| 600 |
755 |
705 |
560 |
5 |
30 |
24-25 |
| 700 |
860 |
810 |
775 |
5 |
30 |
24-30 |
| 800 |
975 |
920 |
880 |
5 |
30 |
24-30 |
| 900 |
1075 |
1020 |
980 |
5 |
30 |
28-30 |
| 1000 |
1175 |
1120 |
1080 |
5 |
30 |
28-30 |
| 1200 |
1375 |
1320 |
1280 |
5 |
30 |
32-30 |
| PN=0.1MPa |
| 25 |
115 |
85 |
65 |
2 |
16 |
4-14 |
| 32 |
135 |
100 |
78 |
2 |
18 |
4-18 |
| 40 |
145 |
110 |
85 |
3 |
18 |
4-18 |
| 50 |
160 |
125 |
100 |
3 |
20 |
4-18 |
| 65 |
180 |
145 |
120 |
3 |
20 |
4-18 |
| 80 |
195 |
160 |
135 |
3 |
22 |
4-18 |
| 100 |
215 |
180 |
155 |
3 |
22 |
8-18 |
| 125 |
245 |
210 |
185 |
3 |
24 |
8-18 |
| 150 |
280 |
240 |
210 |
3 |
24 |
8-23 |
| 175 |
310 |
270 |
240 |
3 |
26 |
8-23 |
| 200 |
335 |
295 |
265 |
3 |
26 |
8-23 |
| 225 |
365 |
325 |
295 |
3 |
26 |
8-23 |
| PN=1.0MPa |
| 250 |
390 |
350 |
320 |
3 |
28 |
12-23 |
| 300 |
440 |
400 |
368 |
4 |
28 |
12-23 |
| 350 |
500 |
460 |
428 |
4 |
30 |
16-23 |
| 400 |
565 |
515 |
482 |
4 |
32 |
16-25 |
| 450 |
615 |
565 |
532 |
4 |
32 |
20-25 |
| 500 |
570 |
620 |
585 |
4 |
34 |
20-25 |
| 600 |
780 |
725 |
685 |
5 |
36 |
20-360 |
| 700 |
895 |
840 |
800 |
5 |
40 |
24-30 |
| 800 |
1010 |
950 |
905 |
5 |
44 |
24-34 |
| 900 |
1110 |
1050 |
1005 |
5 |
46 |
28-34 |
| 1000 |
1220 |
1160 |
1115 |
5 |
50 |
28-34 |
| 1200 |
1450 |
1380 |
1325 |
5 |
56 |
32-41 |
| 1400 |
1675 |
1590 |
1525 |
5 |
62 |
26-48 |
| PN=1.6MPa |
| 15 |
95 |
65 |
45 |
2 |
14 |
4-14 |
| 20 |
105 |
75 |
55 |
2 |
16 |
4-14 |
| 25 |
115 |
85 |
65 |
2 |
16 |
4-14 |
| 32 |
135 |
100 |
78 |
2 |
18 |
34-18 |
| 40 |
145 |
110 |
|
|
|
|
|
