概述：
Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構是引進國外先進技術生產的Bray系列氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
性能參數:
| 公稱通徑DN(mm) |
DN15～DN400 |
| 公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 |
-40～+180℃ -40～+350℃ |
| 泄漏量 |
0 符合ANSIB16.104 5級標準 |
| 球體轉角 |
90° |
| 閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
| 防爆級組 |
dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
| 電磁閥電源 |
220VAC、24VDC |
| 氣源壓力 MPa |
0.4～0.7MPa |
| 固有可調比 R |
100:1 |
流量特性Kv值:
公稱通徑
(DN) |
不同開度角下的Kv值 |
| 10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
| 50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
| 80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
| 100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
| 150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
| 200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
| 250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
| 300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
| 350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
| 400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |

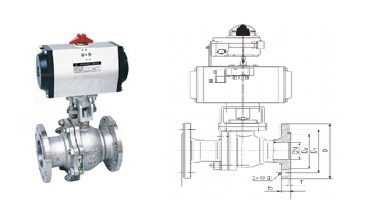

主要外形尺寸:
| 公稱通徑DN(mm) |
尺寸 |
執行器型號 |
| L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
| 15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
| 20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
| 25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
| 32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
| 40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
| 50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
| 65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
| 100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
| 125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
| 250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
|
