產品用途
本電磁閥用于各種常溫、常壓場合,適用于以水或液體、氣體為介質管路的自動控制；廣泛應用于環保水處理、污水處理、自來水廠、中央空調、電力、礦業、石油化工、生物制藥及機械設備等行業，是自動化控制工程、項目改造及設備配套的首選產品。
結構特點
采用膜片式結構、對介質潔凈度要求較低
閥門流量系數比普通閥提高10%
采用特殊密封結構和進口合成橡膠密封無泄漏
工作平穩噪音低、無水錘沖擊、無顫抖聲
液體、氣體、可混合使用，更加提高電磁閥的使用范圍
采用進口合成橡膠密封壽命長是同類產品的5倍以上、經受二十年長期市場考驗
技術參數
| 公稱通徑（ mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數（ K v 值 ） |
3.2 |
6 |
9.5 |
12 |
21 |
30 |
45 |
70 |
110 |
190 |
250 |
580 |
760 |
920 |
| 工作介質 |
液體、氣體、水及其他非腐蝕性流體 |
| 介質溫度（ ℃） |
≤ 80 |
≤ 60 |
| 閥體材質 |
黃銅、不銹鋼、鑄鐵 |
鑄鐵、不銹鋼 |
| 工作壓力（ Mpa） |
0.03～0.8 |
0.1～1.0 |
0.15～1.0 |
| 額定電壓（ V） |
AC：220V·DC：24V其余規格可作特殊訂貨 |
| 功率 （W） |
12 |
15 |
50 |

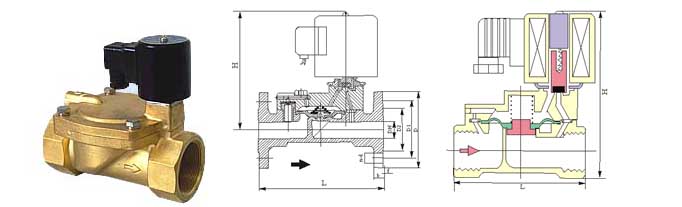

安裝尺寸
| 公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
| 內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
| G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 15 |
1/2″ |
105 |
90 |
|
|
|
|
|
|
|
|
| 20 |
3/4″ |
114 |
100 |
|
|
|
|
|
|
|
|
| 25 |
1″ |
138 |
120 |
130 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
| 32 |
1-1/4″ |
151 |
137 |
137 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
| 40 |
1-1/2″ |
155 |
145 |
152 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
| 50 |
2″ |
187 |
188 |
152 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
| 65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
| 80 |
|
|
|
239 |
310 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
| 100 |
|
|
|
255 |
350 |
220 |
180 |
156 |
8-φ18 |
22 |
3 |
| 125 |
|
|
|
416 |
360 |
250 |
210 |
184 |
8-φ18 |
22 |
3 |
| 150 |
|
|
|
440 |
400 |
285 |
240 |
211 |
8-φ22 |
24 |
3 |
| 200 |
|
|
|
443 |
600 |
340 |
295 |
266 |
8-φ22 |
24 |
3 |
| 250 |
|
|
|
493 |
750 |
395 |
350 |
319 |
12-φ22 |
26 |
3 |
| 300 |
|
|
|
549 |
850 |
445 |
400 |
370 |
12-φ22 |
26 |
4 |
特殊供貨： 通酸堿性介質可選用 ZCS-P全不銹鋼電磁閥，防爆場合請選用防爆電磁閥，特殊型號標準如下。
|
型 號 |
ZCS-N 帶止回功能 |
BZCS 帶防爆裝置 |
ZCS-X 帶遠程信號反饋 |
ZCS-K 常開電磁閥 |
|
技術說明 |
阻止介質倒流，省去止回閥 |
用于易爆易燃環境，防爆等級
EXm I/IIT 4 dIIBT 4 dIIBT 3 |
反饋電磁閥啟閉狀態及介質流動情況的電信號 |
通電關閉、斷電自動打開 |
|
