H76X對夾蝶型旋啟式止回閥 |
概述
本公司生產的H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
主要零部件材料
|
零件名稱 |
閥體 |
閥瓣 |
閥桿 |
彈簧 |
閥座 |
| 材 料 |
鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈 橡膠 |
主要技術參數
| 型 號 |
公 稱 壓 力 PN(MPa) |
強度試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用 溫度 |
適用 介質 |
| H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水
污水 |
| H76X-16 |
1.6 |
2.4 |
1.76 |

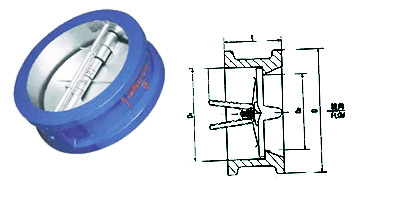

主要外形尺寸
| 公稱通徑 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
| 1.0MPa |
1.6MPa |
| 50 |
43 |
60 |
105 |
105 |
| 65 |
46 |
73 |
124 |
124 |
| 80 |
64 |
89 |
142 |
142 |
| 100 |
64 |
110 |
162 |
162 |
| 125 |
70 |
141 |
192 |
192 |
| 150 |
76 |
168 |
218 |
218 |
| 200 |
89 |
219 |
272 |
273 |
| 250 |
114 |
273 |
328 |
328 |
| 300 |
114 |
324 |
378 |
384 |
| 公稱通徑 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
| 1.0MPa |
1.6MPa |
| 350 |
127 |
356 |
438 |
444 |
| 400 |
140 |
418 |
489 |
495 |
| 450 |
152 |
457 |
540 |
555 |
| 500 |
152 |
526 |
594 |
616 |
| 600 |
178 |
626 |
695 |
734 |
| 700 |
229 |
672 |
810 |
804 |
| 800 |
241 |
778 |
916 |
910 |
| 900 |
241 |
878 |
1016 |
1010 |
| 1000 |
300 |
914 |
1124 |
1128 |
|
| |
|
| |
|
 |
 |
