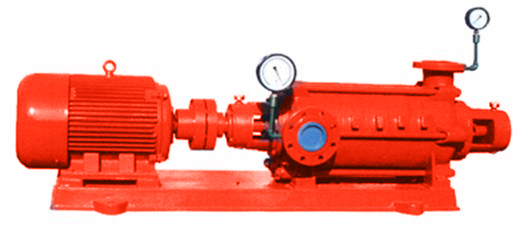

XBD-W型臥式多級消防離心泵

XBD-W型臥式多級消防離心泵（簡稱：XBD-W臥式消防泵），系新型臥式、單吸多級、分段式結構多級XBD消防泵系列產品，是最新開發生產的節能型產品。本產品依據國際標準ISO2858及國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》的規范要求，采用最先進的水力模型，引進結合臥式多級泵的特點設計制造的專用消防泵。產品具有效率高、汽蝕性能好、振動小、噪音低、運行平穩等優點。 XBD-W臥式消防泵全系列共有5個品種40個規格，其性能范圍額定流量為5～40L/s，壓力范圍為0.18～2.0Mpa，配套功率范圍為2.2～180KW，口徑范圍為ф50～ф150mm。XBD-W型臥式多級消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

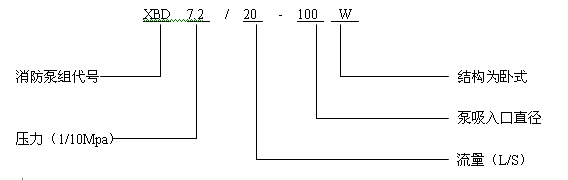

型號意義

主要特點

1、 泵結構緊湊、布置合理、外形美觀。
2、 進、出口徑相同，便于管路連接。
3、 泵運行平穩、噪音低、壽命長。
4、 密封可靠、無泄漏。
5、 流量和壓力可根據需要增減泵級數并結合切割葉輪外徑予以滿足。。

用途

XBD-W型系列消防泵適用于消防管路增壓送水。供輸送清水或物理、化學性質類似于清水的其它液體進行增壓之用。使用介質溫度不超過80℃，也適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。

性能參數

1、 該泵為立式、多級節段式結構，泵進出水法蘭處在同一直線上，葉輪采用水力平衡方平衡軸向力。泵下端有一導軸承，軸通過夾殼聯軸器與電機軸固定傳動，外筒為不銹鋼筒。
2、 軸封采用機械密封。
3、 泵由電機驅動，從電機端方向看，泵順時針?lè)较蛐�轉。
4、 泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5、 葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。

主要部件材料

名 稱	材料		標??? 準
泵體	鑄鐵	HT200	GB9439-88
	球鐵	QT400-18	GB1348-88
中段	鑄鐵	HT200	GB9439-88
	球鐵	QT400-18	GB1348-88
葉輪	銅合金	ZcuSn10Zn2	GB1176-88
軸	不銹鋼	2Cr13	GB3077-88
軸封	填料	柔性石墨
	機械密封	橡膠波紋管	博格曼DIN24960

結構說明

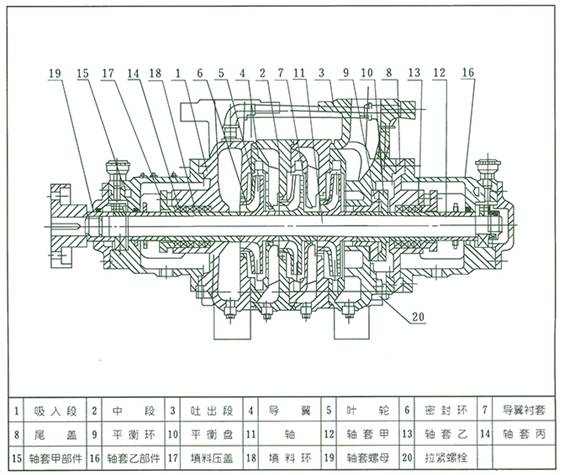

結構如圖所示，XBD-W型消防泵組為單吸多級節段式離心泵，其吸入口為水平方向，吐出口為垂直向上布置。本系列共有5種口徑，用戶可根據流量、壓力的需要選擇不同的口徑、不同級數的泵予以滿足。泵由泵體部件和轉子部件所組成。泵體部件由進水段、中段、導葉、出水段、尾蓋和軸承體等部件組成，轉子部件由不銹鋼軸、銅合金葉輪、平衡盤和軸套等組成。轉子；兩端支承在油脂潤的滾動軸承上。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封。為防止水從兩端出軸泄漏，設有填料密封，也可采用機械密封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水進入軸承腔內。為防止中段和導葉磨損，設有葉輪密封環和導葉套等易損零件，當這些零件磨損到一定程度后，應予以更換。 泵和電動機裝在公共底座上，通過彈性聯軸器傳動。

性能曲線表

型號	流量 Q	壓力 P	轉速 n	效率η	功率 N	必需氣蝕余量rM
	L/S	Mpa	r/min	%	Kw
XBD1.8/5-50W	4 5 6	0.20 0.18 0.16	1450	62 65 66	2.2	3.2
XBD2.7/5-50W	4 5 6	0.03 0.27 0.24	1450	62 65 66	3	3.2
XBD3.6/5-50W	4 5 6	0.40 0.36 0.32	1450	62 65 66	4	3.2
XBD4.5/5-50W	4 5 6	0.50 0.45 0.40	1450	62 65 66	5.5	3.2
XBD5.4/5-50W	4 5 6	0.60 0.54 0.48	1450	62 65 66	5.5	3.2
XBD6.3/5-50W	4 5 6	0.70 0.63 0.56	1450	62 65 66	7.5	3.2
XBD7.2/5-50W	4 5 6	0.80 0.72 0.64	1450	62 65 66	7.5	3.2
XBD8.1/5-50W	4 5 6	0.90 0.81 0.72	1450	62 65 66	7.5	3.2
XBD2.3/10-75W	8 10 12	0.25 0.23 0.20	1450	63 68 66	5.5	3.0
XBD3.4/10-75W	8 10 12	0.37 0.34 0.30	1450	63 68 66	7.5	3.0
XBD4.6/10-75W	8 10 12	0.50 0.46 0.40	1450	63 68 66	11	3.0
XBD5.5/10-75W	8 10 12	0.62 0.55 0.50	1450	63 68 66	11	3.0
XBD6.9/10-75W	8 10 12	0.75 0.69 0.60	1450	63 68 66	15	3.0
XBD8.0/10-75W	8 10 12	0.87 0.80 0.70	1450	63 68 66	15	3.0
XBD9.2/10-75W	8 10 12	1.00 0.92 0.80	1450	63 68 66	18.5	3.0
XBD10.3/10-75W	8 10 12	1.12 1.03 0.90	1450	63 68 66	18.5	3.0
XBD2.9/20-100W	15 20 25	0.32 0.29 0.26	1450	68 72 70	11	3.5
XBD4.3/20-100W	15 20 25	0.48 0.43 0.39	1450	68 72 70	15	3.5
XBD5.8/20-100W	15 20 25	0.64 0.58 0.52	1450	68 72 70	22	3.5
XBD7.2/20-100W	15 20 25	0.80 0.72 0.65	1450	68 72 70	30	3.5

型號	流量 Q L/S	壓力 P	轉速 n	效率η	功率 N	必需氣蝕余量rM
		Mpa	r/min	%	Kw
XBD8.6/20-100W	15 20 25	0.96 0.86 0.78	1450	68 72 70	30	3.5
XBD10.1/20-100W	15 20 25	1.12 1.01 0.91	1450	68 72 70	37	3.5
XBD11.5/20-100W	15 20 25	1.28 1.15 1.04	1450	68 72 70	45	3.5
XBD13.0/20-100W	15 20 25	1.44 1.30 1.17	1450	68 72 70	45	3.5
XBD4.2/25-125W	20 25 30	0.44 0.42 0.38	1450	69 73 74	22	3.5
XBD6.3/25-125W	20 25 30	0.66 0.63 0.57	1450	69 73 74	30	3.5
XBD8.4/25-125W	20 25 30	0.88 0.84 0.76	1450	69 73 74	45	3.5
XBD10.5/25-125W	20 25 30	1.10 1.05 0.95	1450	69 73 74	55	3.5
XBD12.6/25-125W	20 25 30	1.32 1.26 1.14	1450	69 73 74	75	3.5
XBD14.7/25-125W	20 25 30	1.54 1.47 1.38	1450	69 73 74	75	3.5
XBD16.8/25-125W	20 25 30	1.76 1.68 1.52	1450	69 73 74	90	3.5
XBD18.9/25-125W	20 25 30	1.98 1.89 1.71	1450	69 73 74	90	3.5
XBD5.8/45-150W	35 45 55	0.62 0.58 0.52	1450	72 76 78	45	3.0
XBD8.7/45-150W	35 45 55	0.93 0.87 0.78	1450	72 76 78	75	3.0
XBD11.6/45-150W	35 45 55	1.24 1.16 1.04	1450	72 76 78	90	3.0
XBD14.5/45-150W	35 45 55	1.55 1.45 1.30	1450	72 76 78	110	3.0
XBD17.4/45-150W	35 45 55	1.86 1.74 1.56	1450	72 76 78	135	3.0

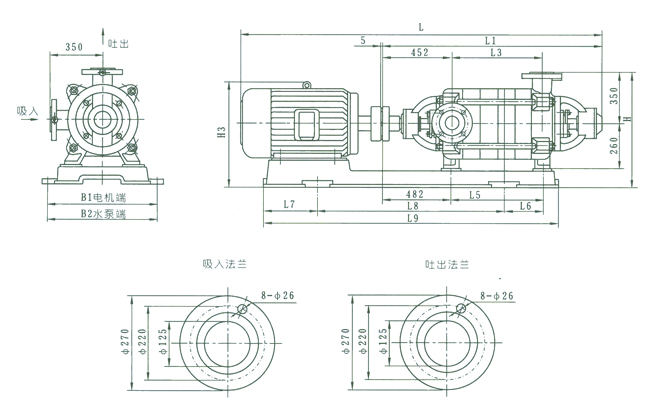

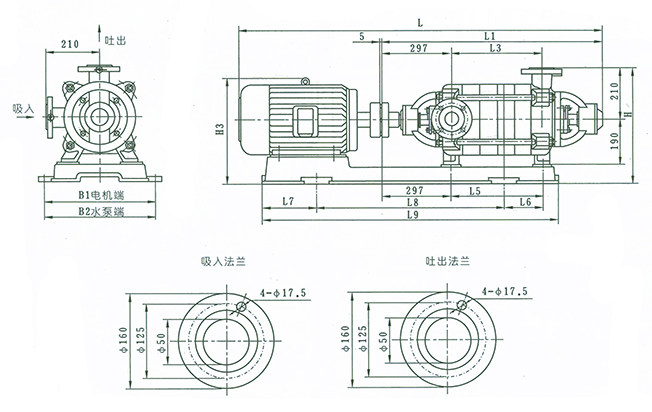

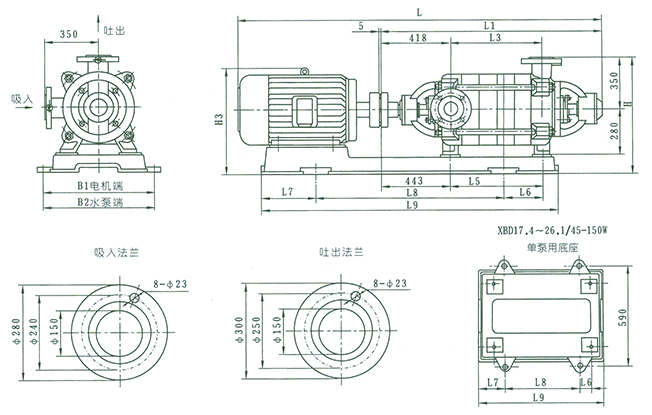

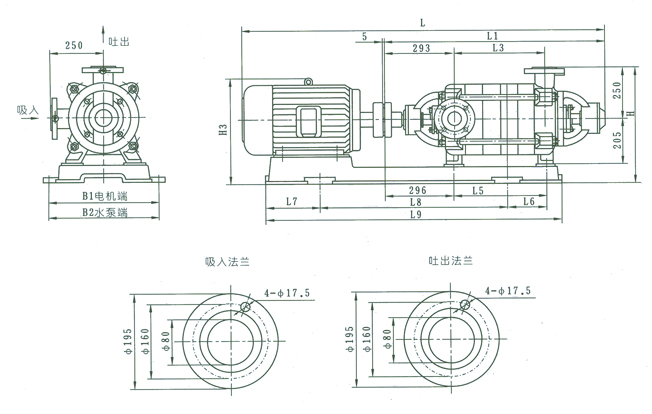

外形及安裝尺寸

泵型號	級數 n	外形安裝尺寸												電動機		重量 Kg
		L	L1	L3	L5	L6	L7	L8	L9	H	H3	B1	B2	型號	KW
XBD1.8/5-50W	2	1087	707	160	145	33	141	600	901	480	415	335	430	Y100 L1-4	2.2	158
XBD2.7/5-50W	3	1152	772	225	210	98	141	600	901	480	415	335	430	Y100 L2-4	3	186
XBD3.6/5-50W	4	1237	837	290	275	128	144	640	974	480	423	375	430	Y112M-4	4	222
XBD4.5/5-50W	5	1377	902	355	340	132	153	740	1153	490	463	430	430	Y132S-4	5.5	263
XBD5.4/5-50W	6	1442	967	420	405	197	153	740	1153	490	463	430	430	Y132S-4	5.5	283
XBD6.3/5-50W	7	1547	1032	485	470	197	156	840	1321	490	463	430	430	Y132M-4	7.5	313
XBD7.2/5-50W	8	1612	1097	550	535	262	156	840	1321	490	463	430	430	Y132M-4	7.5	333
XBD8.1/5-50W	9	1677	1162	615	600	297	166	860	1386	490	463	430	430	Y132M-4	7.5	353

外形及安裝尺寸

泵型號	級數 n	外形安裝尺寸												電動機		重量 Kg
		L	L1	L3	L5	L6	L7	L8	L9	H	H3	B1	B2	型號	KW
XBD2.3/10-75W	2	1241	766	257	180	89	145	630	926	535	468	410	475	Y132S-4	5.5	249
XBD3.4/10-75W	3	1361	846	337	260	128	165	690	1046	545	478	410	475	Y132M-4	7.5	291
XBD4.6/10-75W	4	1526	926	417	340	171	180	830	1284	545	520	475	475	Y160M-4	11	367
XBD5.5/10-75W	5	1606	1006	497	420	211	180	830	1284	545	520	475	475	Y160M-4	11	399
XBD6.9/10-75W	6	1731	1086	577	500	245	200	980	1488	545	520	475	475	Y160L-4	15	451
XBD8.1/10-75W	7	1811	1166	657	580	245	200	980	1488	545	520	475	475	Y160L-4	15	483
XBD9.2/10-75W	8	1916	1246	737	660	239	200	1150	1653	560	560	480	480	Y180M-4	18.5	552
XBD10.3/10-75W	9	1996	1326	817	740	239	200	1150	1653	560	560	480	480	Y180M-4	18.5	584

外形及安裝尺寸

泵型號	級數 n	外形安裝尺寸												電動機		重量 Kg
		L	L1	L3	L5	L6	L7	L8	L9	H	H3	B1	B2	型號	KW
XBD2.9/20-100W	2	1575	975	255	200	100	180	900	1322	610	535	505	505	Y160M-4	11	478
XBD4.3/20-100W	3	1720	1075	355	300	149	200	900	1322	610	535	505	505	Y160L-4	15	550
XBD5.8/20-100W	4	1885	1175	455	400	200	215	975	1463	610	560	505	525	Y180L-4	22	647
XBD7.2/20-100W	5	2050	1275	555	500	202	230	1240	1701	620	595	525	525	Y200L-4	30	778
XBD8.6/20-100W	6	2150	1375	655	600	157	230	1240	1701	620	595	525	525	Y200L-4	30	829
XBD10.1/20-100W	7	2295	1475	755	700	198	230	1330	1832	630	635	565	565	Y225S-4	37	894
XBD11.5/20-100W	8	2420	1575	855	800	199	235	1450	1959	640	645	565	565	Y225M-4	45	945
XBD13.0/20-100W	9	2520	1675	955	900	199	235	1550	2059	640	645	565	565	Y225M-4	45	996

外形及安裝尺寸

泵型號	級數 n	外形安裝尺寸												電動機		重量 Kg
		L	L1	L3	L5	L6	L7	L8	L9	H	H3	B1	B2	型號	KW
XBD4.2/25-125W	2	1827	1117	325	225	109	220	975	1387	700	600	495	565	Y180L-4	22	665
XBD6.3/25-125W	3	2017	1242	450	350	176	230	1060	1549	700	625	565	565	Y200L-4	30	825
XBD8.4/25-125W	4	2212	1367	575	475	225	240	1170	1728	710	665	565	565	Y225M-4	45	925
XBD10.5/25-125W	5	2422	1492	700	600	299	270	1270	1924	725	700	620	620	Y250M-4	55	1046
XBD12.6/25-125W	6	2617	1617	825	725	262	305	1430	2243	755	765	675	570	Y280S-4	75	1400
XBD14.7/25-125W	7	2742	1742	950	850	422	305	1430	2243	755	765	675	570	Y280S-4	75	1485
XBD16.8/25-125W	8	1917	1867	1075	975	483	330	1580	2544	755	765	675	570	Y280M-4	90	1755
XBD18.9/25-125W	9	3042	1992	1200	1100	548	330	1580	2544	755	765	675	570	Y280M-4	90	1760

外形及安裝尺寸

泵型號	級數 n	外形安裝尺寸												電動機		重量 Kg
		L	L1	L3	L5	L6	L7	L8	L9	H	H3	B1	B2	型號	KW
XBD5.8/45-150W	2	4964	1119	315	237	148	240	1000	1437	720	675	575	605	Y225M-4	45	860
XBD8.7/45-150W	3	2234	1234	430	352	148	305	1165	1735	735	745	675	610	Y280S-4	75	1166
XBD11.6/45-150W	4	2399	1349	545	467	195	330	1260	1922	745	755	675	610	Y280M-4	90	1353
XBD14.5/45-150W	5	2664	1464	660	582	169	330	1470	2129	780	885	765	620	Y315S-4	110	1768
XBD17.4/45-150W	6	-	1579	775	697	130	-	550	810	725	-	-	-	JS-115-4	135	1869
XBD20.3/45-150W	7	-	1694	890	812	150	-	625	925	725	-	-	-	JS-116-4	155	2021
XBD23.2/45-150W	8	-	1809	1005	927	150	-	740	1040	725	-	-	-	JS-117-4	180	2173
XBD26.1/45-150W	9	-	1924	1120	1042	150	-	855	1155	725	-	-	-	JS-117-4	180	2255
