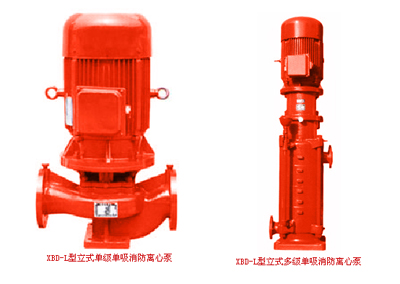

XBD-L型立式單級（多級）單吸消防離心泵

XBD-L型立式單級（多級）單吸消防離心泵，簡稱：XBD-L消防泵。XBD-L型消防離心泵分單吸單級和單吸多級分段式二種，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍為5~80L/S，壓力范圍為0.2~2.25Mpa，配套功率范圍為1.5~200KW，口徑范圍為ф50~ф250mm。

型號說明

主要特點

1、泵結構緊湊、體積小、外形美觀、其立式結構決定安裝占地面積小，其重心重合泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。（多級式詳見多級式專用說明書）
4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。。

產品用途

XBD-L型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

結構說明

XBD-L消防泵由電機和泵兩部分組成，泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行穩定性。泵密封采用機械密封，具有密封可靠，無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6Mpa壓力設計，管路配套方便。
由電機和泵兩部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面用紙墊通過拉緊達到密封，用戶可根據需要選擇。
泵旋轉方向從驅動端向下看為逆時針轉動。

技術數據

型號流量 Q （L/S）壓力 P （Mpa）轉速 n （r/min）配用功率N （KW）效率 η （%）必需汽蝕余量r （m）重量

XBD3.2/5-65L-160 5 0.32 2900 4 63 2.5 75

XBD5/5-65L-200 5 0.5 2900 7.5 58 2.5 107

XBD8/5-65L-250 5 0.8 2900 15 50 2.5 180

XBD12.5/5-65L-315 5 1.25 2900 30 40 2.5 320

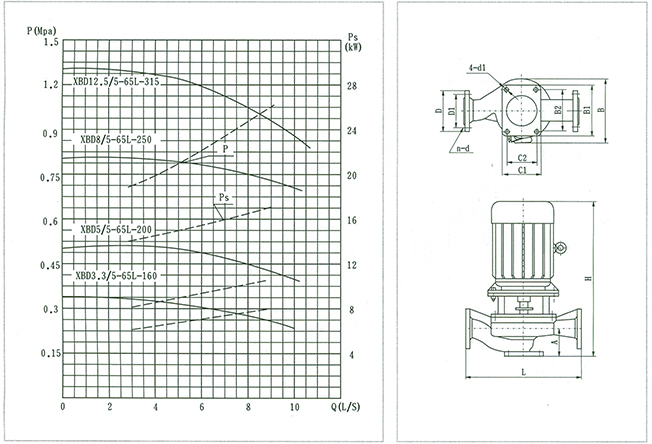

XBD***/5-65L-***消防泵結構說明

結構說明

泵型號外型尺寸及安裝尺寸進出口法蘭尺寸隔振器（墊）

L B H C1 B1 A C2 B2 4-d1 D D1 n-d 規格

XBD3.2/5-65L-160 380 305 570 140 200 100 100 160 4-ф18 ф185 ф145 4-ф18 SD61-0.5

XBD5/5-65L-200 400 350 635 140 200 105 100 160 4-ф18 ф185 ф145 4-ф18 SD61-0.5

XBD8/5-65L-250 460 435 785 160 220 110 120 180 4-ф18 ф185 ф145 4-ф18 JGD2-3

XBD12.5/5-65L-315 550 510 920 190 280 110 150 240 4-ф18 ф185 ф145 4-ф18 JGD2-3

技術數據

型號流量 Q （L/S）壓力 P （Mpa）轉速 n （r/min）配用功率N （KW）效率 η （%）必需汽蝕余量r （m）重量

XBD3.2/10-80L-160 10 0.32 2900 7.5 69 3 105

XBD5/10-80L-200 10 0.5 2900 15 65 3 175

XBD8/10-80L-250 10 0.8 2900 22 57 3 240

XBD12.5/10-80L-315 10 1.25 2900 37 54 3 355

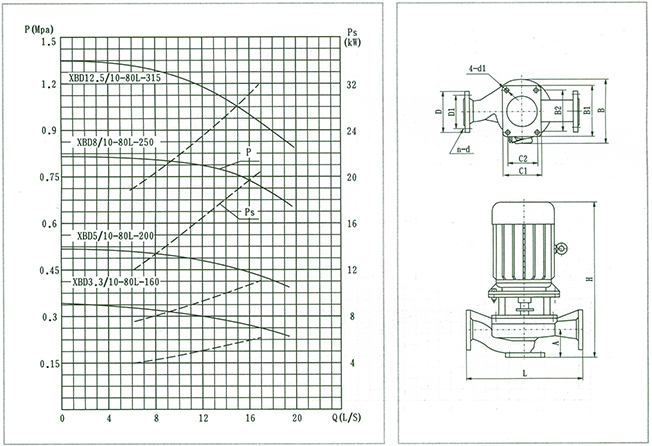

XBD***/10-80L-***消防泵結構說明

結構說明

泵型號外型尺寸及安裝尺寸進出口法蘭尺寸隔振器（墊）

L B H C1 B1 A C2 B2 4-d1 D D1 n-d 規格

XBD3.2/10-80L-160 400 360 660 140 200 125 100 160 4-ф18 ф200 ф160 8-ф18 SD61-0.5

XBD5/10-80L-200 450 430 795 140 200 125 100 160 4-ф18 ф200 ф160 8-ф18 SD2-3

XBD8/10-80L-250 500 465 870 160 220 130 120 180 4-ф18 ф200 ф160 8-ф18 JGD2-3

XBD12.5/10-80L-315 580 530 1000 190 280 130 150 240 4-ф18 ф200 ф160 8-ф18 JGD2-3

技術數據

型號流量 Q （L/S）壓力 P （Mpa）轉速 n （r/min）配用功率N （KW）效率 η （%）必需汽蝕余量r （m）重量

XBD3.2/25-100L-160 25 0.32 2900 15 74 4.5 191

XBD5/25-100L-200 25 0.5 2900 22 72 4 245

XBD8/25-100L-250 25 0.8 2900 37 67 4 345

XBD12.5/25-100L-315 25 1.25 2900 75 33 4 689

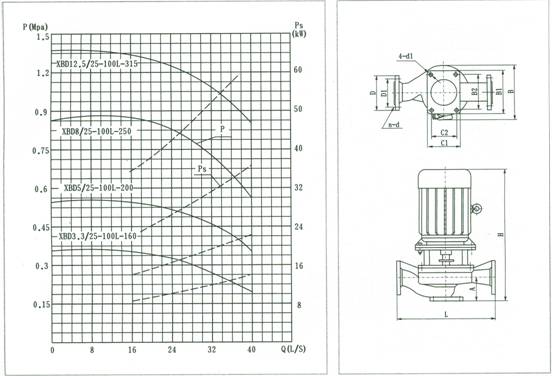

XBD***/25-100L-***消防泵結構說明

結構說明

泵型號外型尺寸及安裝尺寸進出口法蘭尺寸隔振器（墊）

L B H C1 B1 A C2 B2 4-d1 D D1 n-d 規格

XBD3.2/25-100L-160 500 430 835 160 220 160 120 180 4-ф18 ф220 ф180 8-ф18 JGD2-3

XBD5/25-100L-200 500 475 880 160 220 140 120 180 4-ф18 ф220 ф180 8-ф18 JGD2-3

XBD8/25-100L-250 500 520 115 190 280 155 150 240 4-ф18 ф220 ф180 8-ф18 JGD3-2

XBD12.5/25-100L-315 630 700 1235 250 300 165 210 260 4-ф18 ф220 ф180 8-ф18 JGD3-2

技術數據

型號流量 Q （L/S）壓力 P （Mpa）轉速 n （r/min）配用功率N （KW）效率 η （%）必需汽蝕余量r （m）重量

XBD3.2/40-125L-160 40 0.32 2900 22 76 4 265

XBD5/40-125L-200 40 0.5 2900 37 75 5.5 395

XBD8/40-125L-250 40 0.8 2900 55 73 5 580

XBD12.5/40-125L-315 40 1.25 2900 90 70 5 790

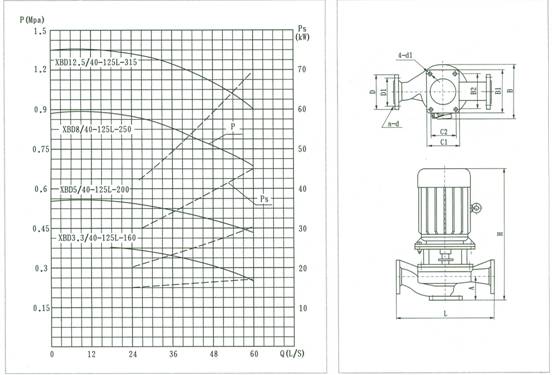

XBD***/40-125L-***消防泵結構說明

結構說明

泵型號外型尺寸及安裝尺寸進出口法蘭尺寸隔振器（墊）

L B H C1 B1 A C2 B2 4-d1 D D1 n-d 規格

XBD3.2/40-125L-160 520 460 920 190 280 175 150 240 4-ф22 ф250 ф210 8-ф18 JGD2-3

XBD5/40-125L-200 570 510 1040 250 300 175 210 260 4-ф22 ф250 ф210 8-ф18 JGD3-2

XBD8/40-125L-250 600 660 1180 270 320 170 230 280 4-ф22 ф250 ф210 8-ф18 JGD3-2

XBD12.5/40-125L-315 640 685 1350 300 350 180 230 280 4-ф22 ф250 ф210 8-ф18 JGD3-2

技術數據

型號流量 Q （L/S）壓力 P （Mpa）轉速 n （r/min）配用功率N （KW）效率 η （%）必需汽蝕余量r （m）重量

XBD3.2/50-150L-315 50 0.32 1480 30 76 3.5 410

XBD5/50-150L-400 50 0.5 1480 45 73 3.5 490

XBD***/50-150L-***消防泵結構說明

結構說明

泵型號外型尺寸及安裝尺寸進出口法蘭尺寸隔振器（墊）

L B H C1 B1 A C2 B2 4-d1 D D1 n-d 規格

XBD3.2/50-150L-315 800 530 1075 250 300 205 210 260 4-ф22 ф285 ф240 8-ф22 JGD3-3

XBD5/50-150L-400 820 595 1120 300 350 210 230 280 4-ф22 ф285 ф240 8-ф22 JGD3-3

技術數據

型號流量 Q （L/S）壓力 P （Mpa）轉速 n （r/min）配用功率N （KW）效率 η （%）必需汽蝕余量r （m）重量

XBD3.2/100-200L-315 100 0.32 1480 55 78 3.5 417

XBD5/100-200L-400 100 0.5 1480 75 77 3.5 498

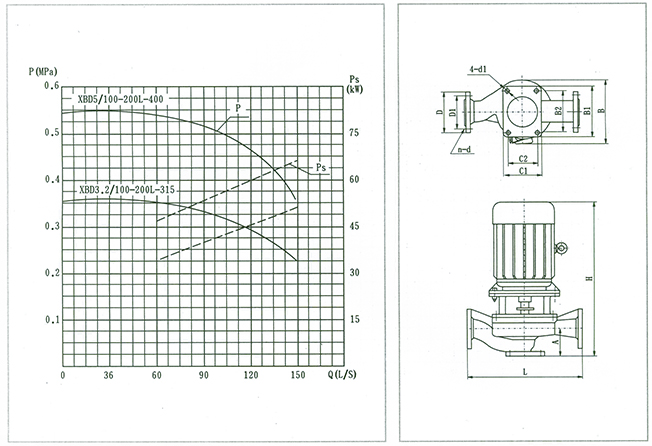

XBD***/100-200L-***消防泵結構說明

結構說明

泵型號外型尺寸及安裝尺寸進出口法蘭尺寸隔振器（墊）

L B H C1 B1 A C2 B2 4-d1 D D1 n-d 規格

XBD3.2/100-200L-315 800 530 1075 270 320 210 230 280 4-ф22 ф340 ф295 12-ф22 JGD3-3

XBD5/100-200L-400 820 595 1120 290 360 225 230 280 4-ф22 ф340 ф295 12-ф22 JGD3-3

產品主要材料

名稱材料標準

泵體鑄鐵 HT200 GB9439-88

球鐵 QT400-18 GB1348-88

中段鑄鐵 HT200 GB9439-88

球鐵 QT400-18 GB1348-88

葉輪銅合金（球鐵） ZcuSn10Zn2 GB1176-88

軸不銹鋼（鋼） 2Cr13 GB3077-88

軸封填料柔性石墨

機械密封橡膠波紋管博格曼DIN24960
