結構特點和用途

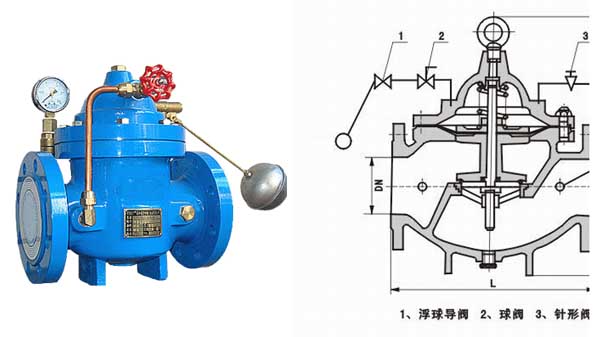

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。
本產品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。
工作原理
當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。
主要零件材料
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
連接尺寸（PN 1.0-2.5MPa）
|
公稱通徑DN |
L |
H |
H1 |
A |
B |
|
50 |
250 |
260 |
90 |
340 |
260 |
|
65 |
280 |
285 |
98 |
350 |
270 |
|
80 |
310 |
295 |
110 |
360 |
280 |
|
100 |
350 |
315 |
120 |
380 |
290 |
|
125 |
400 |
335 |
145 |
420 |
340 |
|
150 |
450 |
390 |
155 |
440 |
360 |
|
200 |
550 |
460 |
190 |
465 |
385 |
|
250 |
650 |
520 |
250 |
495 |
415 |
|
300 |
800 |
620 |
290 |
580 |
440 |
|
350 |
900 |
650 |
330 |
605 |
470 |
|
400 |
1000 |
710 |
360 |
630 |
490 |
|
450 |
1000 |
750 |
445 |
655 |
510 |
|
500 |
1100 |
800 |
495 |
685 |
545 |
|
600 |
1100 |
900 |
550 |
740 |
610 |
|
700 |
1450 |
1000 |
605 |
800 |
670 |
|
800 |
1560 |
1100 |
730 |
860 |
730 |
|
900 |
1800 |
1200 |
800 |
915 |
785 |
|
1000 |
2000 |
1330 |
910 |
985 |
855 |
|
